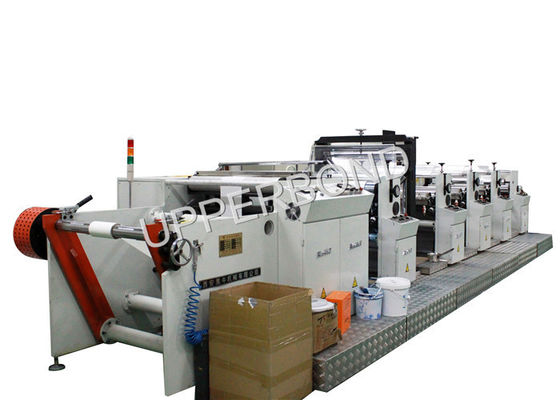

120 m/min Machine d'impression à gravure haute vitesse à 5 couleurs


120 m/min Machine d'impression à gravure haute vitesse à 5 couleurs




Caractéristiques

La machine d'impression à gravure WY-700 est une machine d'impression à gravure à grande vitesse conçue et produite par notre société spécifiquement pour les caractéristiques du papier. . Il combine l'impression à grande vitesse avec un taux de produit fini élevé et adopte la méthode d'impression de gravure modulaire standard. La largeur d'impression est de 60 mm et la vitesse de fonctionnement est de 120 m/min,qui s'avère être le meilleur équipement pour l'impression de papier.

Considérant pleinement les caractéristiques de l'impression sur papier et de son traitement ultérieur,la conception de la machine d'impression doit comporter le dispositif d'auto-collage à double station sans arrêt pour assurer le fonctionnement efficace de la machine tout au long du processus;.

La nouvelle technologie et les accessoires sont largement utilisés dans son développement et sa conception, ce qui améliore considérablement la capacité et la fiabilité de la machine.



Paramètres techniques



La structure de la machine à imprimer

La partie de l'impression est constituée d'une unité d'impression, d'une boulangerie de séchage, d'un échangeur de chaleur et d'un système d'entraînement.

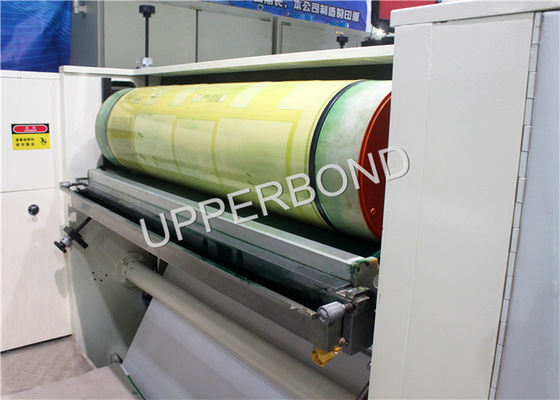

• Unité d'impression

La partie d'impression est 5 couleurs d'impression de gravure standard, le contrôle de l'air de presse de la lame de grattage, le camping du rouleau de forme adopte la forme de serrage pneumatique de l'arbre.Le mur et l'arbre sont fabriqués en fonte de haute résistance grâce à une relecture manuelle et à un traitement plusieurs fois, avec une grande précision et stabilité. grattoir d'impression sous pression pneumatique, réglage de la pression du grattoir est pratique, grattoir est équipé d'un débit axial indépendant.L'état de travail rendre l'approvisionnement en encre plus uniforme et assurez-vous que le grattoir a une durée de vie plus longue. Faire tremper le réservoir d'encre utilisé en concertation avec la lame de grattage, faire le rouleau de forme peut complètement infiltrer dans le processus de travail, pas facile à brancher à basse vitesse,et rend le rouleau de forme dans un état relativement fermé, le phénomène de rejet d'encre n'est pas facile à se produire à grande vitesse

L'alimentation en encre adopte une pompe pneumatique de circulation d'encre, laissez l'encre se mélanger complètement, en même temps, cela peut éviter le problème d'impression causé par les sédiments de peinture.Le système d'encre d'approvisionnement est équipé d'un filtre secondaire (import et export), peut éviter les résidus, les eaux usées, etc. d'entrer dans la zone d'impression, barils d'encre en acier inoxydable, il semble beau et résistant à la corrosion,La transmission de puissance entre quatre groupes n'adopte pas d'accouplement de ressort de dégagement pour la connexion, il est possible d'assurer une synchronisation précise de la transmission de puissance; également en raison de la conception d'augmentation progressive de tension, rend l'impression avec une grande précision et stabilité.L'impression et la réception sont un mur de fonte unitaire, il a de bonnes performances d'absorption des chocs et une rigidité suffisante, assure la haute vitesse de la performance de la machine et la stabilité de travail à long terme.mode de pression de la bouteille (figure 8), la plaque d'impression peut être réglée arbitrairement dans une large plage de diamètre de 140 à 140 mm, adaptée à l'impression de produits dont la longueur change de façon significative.

Il peut être équipé arbitrairement d'un système d'alignement automatique entre les différents groupes, le système peut être basé sur l'utilisateur nécessitent d'utiliser l'équipement national ou importé,il peut réaliser une surimpression automatique entre différents groupes d'impression, la précision d'alignement est supérieure à 0,2 mm.

L'alignement axial est effectué manuellement via l'ajustement de l'échelle d'observation sur le volant, la version axiale rapide et précise.

(2)Pâteuse à sécher

Le séchoir à pain est la façon de translationnel autour, ont une large plage de mouvement, rendre plus pratique de l'usure du papier et guide rouleau opération de nettoyage.Système de circulation de chauffage extérieur indépendant, le vent chaud est pulvérisé sur le papier à grande vitesse via une buse de surface sur le boulanger de séchage (figure 10), pour que le solvant se volatilise rapidement et se décharge.Une partie des gaz d'échappement a été forcée de se décharger à l'extérieur par un ventilateur d'échappementLa conception de la boulangerie à séchage plus long est plus adaptée à l'encre d'impression de surface de papier à basse température.Il a mis un four de renforcement après le dernier groupe d'impression, le solvant d'encre d'impression de papier peut s'évaporer complètement, afin d'éliminer l'odeur particulière du résidu de solvant interne du produit imprimé, pour améliorer la qualité du produit.

(3) Système d'échange de chaleur

Le système d'échange de chaleur est indépendant du côté de la machine.le chauffe-eau électrique et le chauffe-vapeur peuvent être rapidement échangés (la machine adopte le mode de chauffage électrique) pour répondre aux besoins des différents utilisateurs (figure 11), par la régulation du rapport du module de régulation de la pression MJYS par le régulateur de température SR73 pour régler la température du chauffe-eau (ou des actionneurs d'amortisseurs électriques),il peut assurer une plage de température de soufflage à chaud de plus ou moins 2 °C, ventilateur à courbe adopte le ventilateur à faible bruit de type fractionné, faible bruit en cours d'exécution, haute fiabilité.

(4)Système de transmission de plaque

Le système de transmission à plaque est l'arbre supérieur à cône de plaque et la boîte de vitesses différentielle à forme de ligue droite, le boîtier de vitesses est équipé d'un engrenage d'embrayage à main, la plaque est pratique et une version rugueuse.Grâce à la machine électrique de registre sur le mécanisme différentiel, et le système différentiel dans la boîte de vitesses d'entraînement, peut réaliser un registre automatique précis.la transmission de puissance en plusieurs étapes par couplage élastique sans écart, rendre la conduite plus précise et plus fluide.

Déplacer et rouler

Le déballage et le laminage adoptent un modèle à double paroi, l'axe du déballage et du laminage adopte à la fois 76 mm, le diamètre du rouleau du déballage et du laminage peut être jusqu'à 1300 mm

Système de contrôle et procédures de fonctionnement

Ce système de commande comprend principalement: l'interface homme-machine à écran tactile; le système de commande intelligent PLC; le système de commande automatique de réception et de vidange, d'alimentation à tension constante,système de correction de commande automatique, le contrôle synchrone servo de la traction de dérapage et de roulement avec le service d'impression, l'ordinateur automatiquement sur le système de registre, le système de surveillance stroboscopique informatique,Système de régulation automatique de la température du four, électrique, pneumatique, ventilateur de tirage, etc. de commande de séquence PLC et de verrouillage de sécurité,parties importantes de l'état de fonctionnement de l'unité telles que la surveillance de la température du boîtier du réducteur et les fonctions d'alarme, etc.

Les parties ci-dessus ont toutes des instructions séparées pour la référence d'opération, les opérateurs, s'il vous plaît lire attentivement, et connaissent bien la performance et le fonctionnement.

Le système d'exploitation de la machine a deux états de fonctionnement, l'un est un fonctionnement manuel, l'autre est un état de fonctionnement automatique, l'état de fonctionnement sélectionné par l'interrupteur de section du cadran arc maître.

Dans l'état manuel, l'action de chaque partie de la machine comprenant toujours le boulanger de séchage ouverte et fermée; combinaison et séparation du rouleau d'essuyage; séparation;combiné et séparé du grattoir, combiné et séparé de la traction, etc.

Tout via l'opération manuelle pour les interrupteurs de panneau de commande pour réaliser, dans l'état automatique, ci-dessus opération peut être effectuée par une action de bouton.
