Détails sur le produit:
Conditions de paiement et expédition:
|
| Capacité de production: | 400 m/min | taille de tige: | Φ6-Φ9 mm |
|---|---|---|---|
| Longueur de la tige de filtre: | 60-150mm | Largeur de la bobine: | 27 mm (lorsque des tiges filtrantes de diamètre Φ 7,7-Φ 7,79 mm sont produites. |
| Agents adhésifs: | colle à fusion chaude pour la colle à couture, colle à froid (PVA) pour la colle à l'intérieur. | Besoin de puissance: | une fréquence de 3N/380V/50HZ, |
| Courant total: | 30A | Puissance totale: approx.13.8 kW: | 13.8kw |
| Dimension: longueur*largeur*hauteur: | 2660 mm*1160 mm*1550 mm | Le poids: | Approximativement 2000 kg |
| Mettre en évidence: | Machine de fabrication de tiges à filtre creux |
||

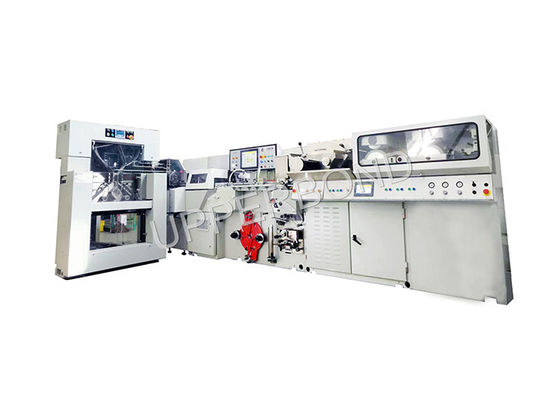

450m/min Machine de fabrication de tiges de filtres creuses à traction acétique de cigarettes
Description générale
La machine de production de filtres YL22D(KDF2) est utilisée avec la machine d' ouverture et de plastification YL12D.
Le remorqueur d'acétate traité de la machine d'ouverture et de plastification est traité avec un garniture, collé, coupé et transféré au tambour d'alimentation pour former des tiges de filtre de Φ6- Φ9 mm de diamètre,60 à 150 mm de longueurLes principales fonctions sont les suivantes:
1La machine est équipée d'un boîtier de commutation avec les éléments de fonctionnement nécessaires pour le système de commande.
2- par le dispositif de rejet, les tiges de filtre défectueuses peuvent être rejetées.
3Le moteur principal de la machine est actionné par un
moteur asynchrone à courant alternatif de phase avec un système de freinage qui arrête rapidement la machine.
4L'air comprimé est alimenté par un système central d'alimentation en air ou par un compresseur séparé.
5. le papier d'emballage est enroulé sur la bobine sur le disque pivotant et alimenté par le dispositif de changement,
6Le ruban adhésif est entraîné par un tambour et transporte le
papier d'emballage à travers le garniture.
7La course du filtre est stabilisée par un guide en papier.
ou une colle à froid pour la couture et la colle interne est appliquée sur le papier au moyen d'une buse.les tiges de filtre en forme sont refroidies dans la chambre d'étanchéité refroidi du garniture avec un système de refroidissement.
8La tige du filtre est coupée au point de coupure: deux couteaux sont fixés au
Le support de couteau très rotatif coupe la tige à la longueur souhaitée.
9Les tiges de filtre coupées sont transportées par voie V et accélérateur.
Ils sont ensuite transférés sur la bande transporteuse par le tambour de transfert, le tambour intermédiaire et le tambour de sortie, puis vers la trémie du remplisseur de boîtes.
Paramètres principaux
|
1Capacité de production |
400 m/min |
|
2Voltage de puissance: |
Pour les appareils de type à commande numérique |
|
courant total |
30A |
|
Puissance totale: |
13.8 kW |
|
3.Paramètre de filtrage |
|
|
Diamètre de la tige de filtre: |
φ6 φ9 mm |
|
Longueur de la tige de filtre: |
60 mm ≈ 150 mm |
|
4.Taille de la tige |
|
|
Diamètre de la tige de filtre: |
φ7,7 φ7,79 mm |
|
Longueur standard de la tige de filtre: |
120 ± 0,5 mm |
|
Longueur de la tige de filtre: |
90, 100, 120, 150 mm |
|
5- La largeur de la bobine. |
27 mm |
|
6.Agent adhésif |
colle à fusion chaude pour la colle à couture, colle à froid (P.V.A.) pour la colle interne. |
|
7.Exigence de pression de l'air |
|
|
(1)Haute pression (fournie par une source d'air externe)
|
Pression d'entrée inférieure ou égale à 5*10" Pa (± 5 bar); environ 3 m*/h (incluant la quantité utilisée pour l'ouverture et la plastification de la machine) |
|
(2)Air à basse pression |
produit par moteur M4 |
|
Précipitation: |
|
|
Air d'aspiration: |
produit par ventilateur de souffleur d'air d'aspiration |
|
Dimension: longueur*largeur*hauteur: |
2660 mm*1160 mm*1550 mm |
|
6.Poids: |
|
|
Le processeur de traction YL12D: |
1100 kg |
|
Fabricant de filtres YL22D: |
2 000 kg |
|
Pour le remplissage du plateau YJ35D: |
1500 kg |
